بانک های خازنی فشار متوسط

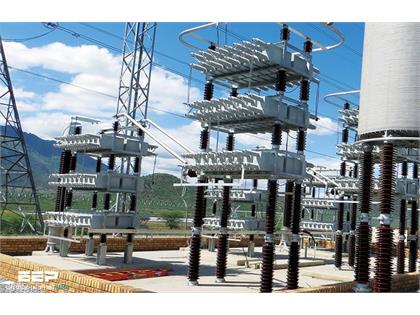

به مجموعه ای از خازن های کنار یکدیگر به منظور اصلاح ضریب توان شبکه، بانک خازنی گفته می شود. مجموعه ای که بتوان از طریق آن توان راکتیو  شبکه را کنترل کرد. بانک های خازنی فشار متوسط  معمولا در شبکه های انتقال انرژی، در پست های سوئیچینگ، شبکه توزیع و مراکز صنعتی و غیره استفاده فراوانی دارند.

به منظور کنترل ضریب توان شبکه به صورت هوشمند از رله‌ای موسوم به رله کنترل توان راکتیو (کنترل وار یا VCR) استفاده میشود. این رله توان راکتیو مورد نیاز شبکه را اندازه گیری کرده و بسته به نیاز شبکه توزیع، واحد‌های خازنی را بصورت پله‌ای وارد مدار میکند. این رله فرمان قطع یا وصل را به کلیدی به نام LBS یا Load Break Switch ارسال میکند. از جمله ویژگی‌های مهم LBS برقدار کردن خازن‌ها در لحظة صفر شدن موج سینوسی ولتاژ و در نتیجه کاهش استرس واردی به خازن‌ها و افزایش عمر آن‌ها میباشد.

بانک خازنی فشار متوسط در توان های راکتیو مختلف و بنا به نیاز مشتریان طراحی و ساخته می شوند.

موارد کاربرد :

۱ - تصحیح ضریب قدرت که باعث کاهش تلفات و صرفه جوئی در مصرف می‌شود.

۲ - تنظیم ولتاژ و ثابت نگه داشتن آن به منظور جلوگیری از خسارت به دستگاه‌ها

3-بانکهای خازنی فشار متوسط در پستهای فوق توزیع و کارخانجات فولاد؛ پتروشیمی،  سیمان و صنایع نفت کاربرد دارد.
