کنتاکتورهای خازنی
جریان هجومی پدیده ای است که هنگام وصل کردن خازن ها در مدار رخ می
دهد. امپدانس دیده شده توسط شبکه از خازن، در هنگام اتصال خازن به شبکه بسیار کم است. این امر منجر به ایجاد جریان هجومی به بزرگی 50 تا 150 برابر جریان نامی با فرکانس از 3 کیلو هرتز
تا 15 کیلو هرتز می شود، همچنین در ترکیب موازی خازنها در بانک خازنی ممکن است جریان هجومی کلید زنی به سطحی بالاتر از 200 تا
300 برابر جریان اسمی برسد.
جریان هجومی نتیجه تخلیه خازن های از پیش شارژ شده موازی با آن می
باشد. کنتاکتورها در بانک های خازنی
مرتباً با قطع و وصل خود خازنها را به مدار، وارد و یا از مدار، خارج می کنند. هر
گونه اتصال نامطمئن در مدار خازن ممکن است باعث
ایجاد جرقه های کوچکی شود که به نوبه خود نوساناتی با فرکانس بالا بوجود خواهد آورد. این مساله گاه خازنها را بیش از حد گرم کرده و تحت تنش حرارتی
قرار می دهد. بنابراین باید از کنتاکتورهای خازنی مناسب و استاندارد استفاده کرد.
در این کنتاکتورها در لحظه اولیه
وصل، ابتدا مقاومت با خازن سری شده و پس از تعدیل
جریان، مقاومت از مدار خارج می شود. جریان دهی این کنتاکتورها حداقل 1/5 برابر جریان خازنهای مربوطه می باشد، استفاده از کنتاکتورهای خازنی کمک زیادی
به کاهش جریان های هجومی (Inrush) در

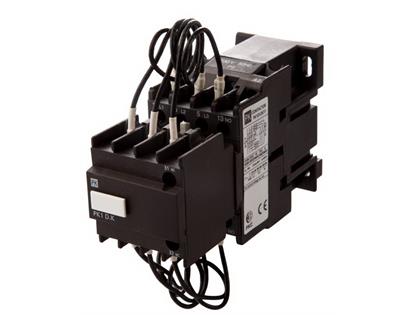

لحظه وصل و نتیجتاً افزایش عمر خازن و کنتاکتور می نماید. در حال حاضر شرکت پرتو خازن دارای کنتاکتور های خازنی با برند pk
است که بر اساس استاندارد IEC-60947 ساخته شده و دارای محدوده کاری از 12.5 کیلووار تا 60 کیلووار هستند.
موارد
کاربرد :
کنتاکتورهای خازنی درشبکه فشار ضعیف برای قطع و وصل خازن
های اصلاح ضریب قدرت در تابلوهای خازنی اتوماتیک به کار می روند.
