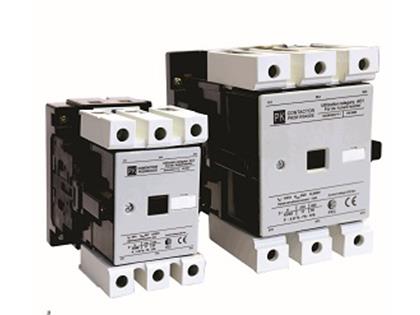

کنتاکتورهای فیلتر هارمونیک

کنتاکتورهای فیلتر هارمونیک

در بانک های خازنی مجهز به فلیتر دی تیون با توجه به استفاده از سلف سری شده با خازن در هنگام سوییچ پله های خازنی، شاهد جریان هجومی بیش از صد برابر جریان نامی خازنها بر روی خازنها  نمی باشیم، عملا استفاده از این سلف های سری شده با خازن ، دارای خاصیت محدوده کنندگی جریان هجومی  نیز می باشند. بنابراین استفاده از کنتاکتورهای AC6b  که مجهز به مقاومت محدود کننده جریان باشند؛ در این نوع بانکهای خازنی ضرورتی ندارد. با توجه به ساختار و ماهیت طراحی کنتاکتورهای AC6b ، این نوع کنتاکتورها جهت سوییچینگ خازن های بدون سلف سری شده در سیستم طراحی شده اند و در صورت استفاده از آنها در محیط های هارمونیکی آسیب خواهند دید.

به همین منظور شرکت پرتو خازن کنتاکتورهایی ارایه نموده است که توانایی سوییچینگ خازن به همراه راکتور را دارد که در این تجهیزات تمامی طراحی ها بر مبنای استاندارد IEC60947-4-1   صورت پذیرفته است و ملاحضات حضور جریانهای هارمونیکی در هنگام کارکرد این تجهیز نیز در ساخت این نوع  از کنتاکتورها مد  نظر قرار گرفته است .

این کنتاکتورها جهت فیلترهای دیتیون در محدوده های 5/67 و 7 و 14 درصد، در توان نامی یکسان مناسب هستند.  به عنوان مثال جهت سوییچنیگ  مجموعه راکتور و خازن با توان 25 کیلووار با دیتیون 7 درصد و مجموعه راکتور و خازن با توان 25 کیلووار با دیتیون 14 درصد که هر دو دارای جریان نامی 36 آمپر در ولتاژ 400 ولت  می باشند، باید  از کنتاکتور  PK2D063A22E  استفاده کرد.

موارد کاربرد   :

کنتاکتورهای فیلترهارمونیک سوئیچینگ خازن های اصلاح ضریب قدرت متصل به فیلترهارمونیک را در تابلوهای ‏خازنی اتوماتیک بعهده دارند.
